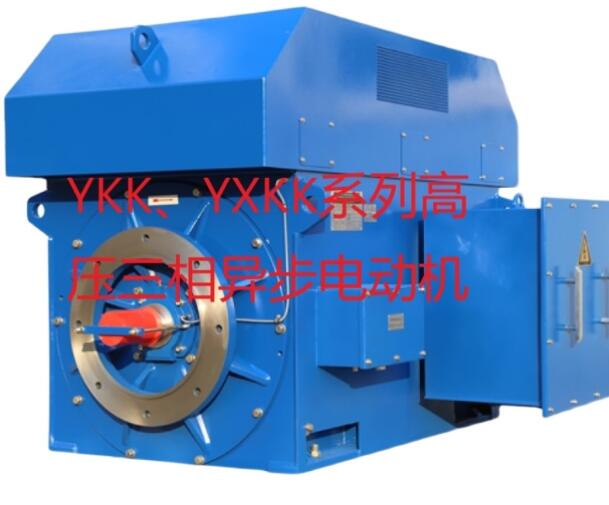

YXKK高效率高壓三相異步電動機 6kV/10kV
點擊立刻咨詢| 產品詳情 |
|---|
一、YXKK系列6KV(6000V)高效高壓電動機的概述
電動機的高效高壓電動機,YXKK6KV/10KV系列是根據國家針對中小型異步電動機的目標能效法規，進一步開發出大，高壓電動機的節能設計，并且能源效率標簽符合國際能源效率標準IEC60034-30。
YXKK系列6KV(6000V)高效高壓電動機的功率水平，安裝尺寸和公差與國家標準GB/T755“旋轉電機的分類和性能”國際電工委員會標準1EC34-1“旋轉電機的分類和性能”以及GB/T13957和機械行業標準JB/T7593，JB/T10315、1，JB/T10315.2。在電氣性能方面，基于上述標準，效率值降低了20%，其他電氣性能符合上述標準的要求。
根據GB/T4942、1和IEC34-5“保護級別”的標準，電機外殼的防護等級為IP23，IPW24，IP44和lP54。旋轉電機外殼”。四種類型。
根據GB/T1993和IEC34-6“旋轉電動機冷卻方法”的標準，電動機冷卻方法為IC01，IC81W，分別為IC611和IC616。如果用戶需要，則可以單獨提供其他冷卻方法。
電動機的結構和安裝類型為IMB3(帶支腿的水平軸)，符合GB/T997和IEC34-7“電動機的結構和代號”安裝類型“法規”。
二、YXKK系列6KV(6000V)高效高壓電動機的優點
1.優化的電磁設計減少了定子的銅損耗
采用先進的絕緣結構技術，可有效提高穿孔板的利用率，合理選擇槽型可增加穿孔率。銅線的導電截面積;
使用先進的設備和技術來控制線圈的制造，從而減小繞組端部之間的間隙并減小繞組的阻抗定子的
2.減少轉子損耗
轉子電動機鑄鋁采用高純度鋁錠，并采用先進的鋁鑄造工藝來減少和消除細條的出現和收縮，從而大大降低了轉子的強度，從而降低了轉子的強度。減少轉子鋁的消耗;
銅桿轉子導桿和端環均用中頻鍍銀銅電極釬焊，以確保可靠的焊接，降低焊接處的接觸電阻，并使電動機處于最佳狀態。
3.減少鐵損
軟件設計使用有限元分析，合理分配電動機的磁負載，以使電動機以最佳狀態運行。
使用高質量，高磁導率和低損耗的冷軋硅鋼板來減少磁損耗。
提高冷沖壓設備的精度并減少定子和轉子沖壓產生的毛刺;使用先進的層壓技術可有效控制層壓板的質量并減少渦流損耗。
4.減少機械損耗
軸承采用深溝沉重球。軸承同時滿足徑向載荷能力和軸向力。其良好的軸承潤滑結構減少了摩擦損失。
在氣路設計中，我們分析了流場和溫度場的數值并優化了氣路的結構采用空氣和風扇設計，使風扇的法向矢量最佳，相同面積的風量和葉片壓力最佳，從而降低了風扇的機械消耗。XimaMotor官方網站：http://www.xiansimo.com
5.減少浪費的耗電量
定子接線采用先進的接線方案，以減弱合成磁場中的高次諧波，并減少由高次諧波引起的附加損耗。
在轉子的表面進行了特殊處理，以進一步減少散射損耗。
6.絕緣系統
三.6KV高效高壓電動機(6000V)YXKK系列適用范圍
該系列電機采用各種絕緣系統，具有改善的性能，tg和-電壓特性，tg和-溫度特性。彎曲強度，擊穿電壓測試和熱老化電老化測試表明，該系列電機的絕緣系統已達到一流水平。絕緣層由優質云母帶，環保樹脂浸漬而成，每個線圈的生產過程均在CNC繞線機，膨脹機和膠帶機上完成，最后由VPI處理。因此，絕緣性能可靠，機械強度好，并且耐濕性強。
YXKK系列6KV(6000V)高效高壓電動機可用于驅動各種通用機械，例如壓縮機，風扇，泵采礦和機械行業中的水，切割機床，運輸機械和其他機械設備。它被用作各種采礦公司的主引擎，例如石化工業和發電廠。用來驅動大慣性矩的電動機，例如鼓風機，磨煤機，L型車鋼結構機械，絞車，破碎機，輸送機和其他機械，在訂購并簽署技術協議時必須提供相關的技術信息。用于特殊的發動機設計。選擇派生系列的特殊電動機以確保電動機的可靠運行。
